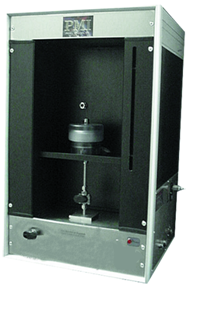

非水銀ポロシメーター



    測定内容                                                                              測定原理

  • 細孔径分布測定（全ての貫通孔）                                                                                            バブルポイント法及びダルシー
  • 細孔容積測定　・空隙率　・吸収速度                                                                                    　則を用いた液体透過法
  • 平均粒子径測定　・比表面積

    • 特徴                                                                                      用途

  • 水銀を使用しない非破壊テスト                                                                                                セラミックス　・不織布　・紙　・建材
  • シート状、粉体の何れもテスト可能                                                                                         粉体成型品　・フィルター　・焼結金属
  • コンピュータ制御による短時間自動測定                                                                                  その他多孔質材料

    • 仕様

  • 細孔径：600～0.5μm
  • 細孔容積：0.01～50cc
  • 最大測定圧力：100PSI
  • 圧力計精度：0.15%/読値
  • 最大ｻﾝﾌﾟﾙｻｲｽﾞ：φ38×T25mm

    • 測定原理

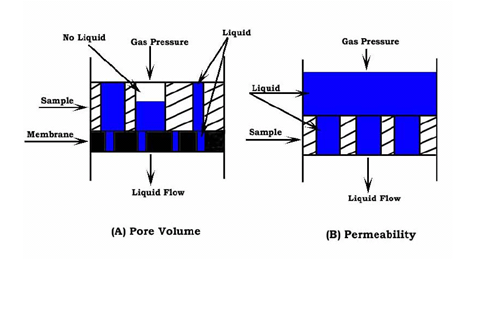

  • サンプルは測定チャンバー内でメンブレンの上に設置されます。 メンブレンはその最大細孔が、サンプルの最小細孔よりも小さい種類を選択します
  • サンプルとメンブレンの細孔は測定試液で充填されます。サンプル一次側より 加圧ガスを徐々に供給し、サンプル細孔内の試液を押し出します。 試液を押し出す為に必要な圧力は、サンプル細孔直径と以下の関係にあります
    • Ｐ＝4γcosθ／D　　（Washburnの式）   P：圧力　、γ：試液の表面張力　θ：試液の接触角、D：細孔直径

    サンプル細孔より排出された試液は、メンブレンを透過し二次側に設置された 重量計により精密に測定をされます。 ガス圧と排出された試液の重量によって、細孔容積と細孔直径の分布を 計算で導出する事が可能になります。
